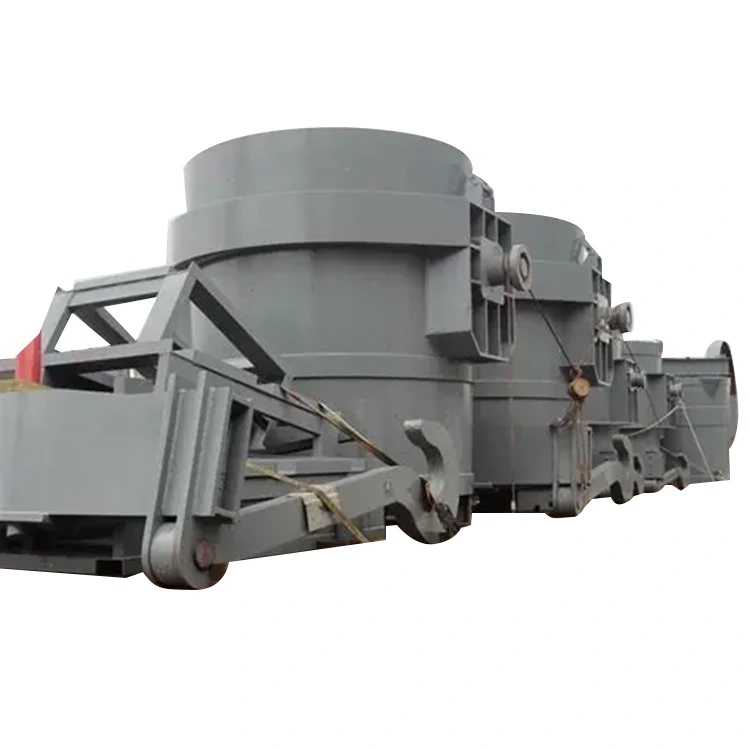

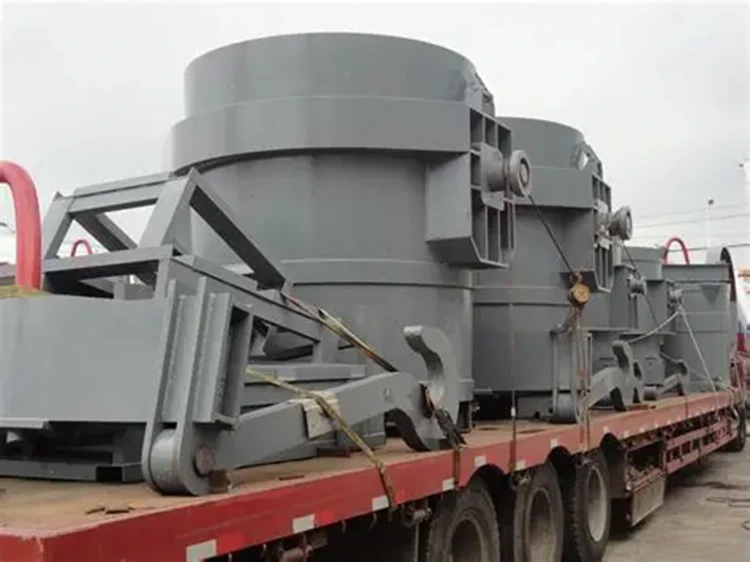

Louche inclinable en acier

Cette poche en acier inclinable hydraulique intelligente est un équipement essentiel pour le coulage précis de l'acier en fusion dans l'industrie métallurgique et de moulage. Il a été développé indépendamment par Yuexin Machinery Manufacturing Co., Ltd. en collaboration avec un institut de conception métallurgique.  Il adopte une conception intégrée de « inclinaison à entraînement hydraulique + contrôle d'angle intelligent + protection de sécurité multiple », permettant un transport stable et une inclinaison précise de 0 à 90° et une décharge de l'acier en fusion à haute température à 1 500-1 650 ℃.

Paramètre de produit (spécification)

Caractéristiques du produit

Inclinaison précise et contrôlable : équipé d'une servovalve proportionnelle électrohydraulique et d'un capteur d'angle, formant un système de contrôle en boucle fermée, atteignant une précision de positionnement de l'angle d'inclinaison de ± 0,5° ; prend en charge les modes de fonctionnement à distance et local et permet de prérégler plusieurs positions d'angle d'inclinaison pour s'adapter à différents scénarios de coulée, contrôlant l'erreur de débit de décharge à ± 3 %. Résistance structurelle supérieure : le corps de la poche est intégralement laminé à partir de tôle d'acier à haute résistance Q960 et subit un soudage automatique à l'arc submergé et une détection des défauts, avec un taux de qualification de soudure de 100 % ; les tourillons sont forgés à partir d'acier allié 42CrMo, et après traitement thermique, la résistance à la traction est ≥1000MPa, capable de résister à la charge combinée lors de l'inclinaison sans risque de déformation ou de fracture.

Protection complète contre les hautes températures : la doublure intérieure adopte une structure composite de « brique de corindon à haute teneur en alumine + calcinable calorifuge + couche anti-infiltration », avec une teneur en Al₂O₃ de ≥90 %, améliorant la résistance à l'érosion de l'acier en fusion de 60 % ; l'extérieur du corps de la poche est équipé d'une chemise de refroidissement par eau et d'un bouclier thermique, maintenant la température de la paroi extérieure ≤60 ℃, et le système hydraulique dispose d'un couvercle de protection haute température pour assurer le fonctionnement normal des composants.

Garanties de sécurité strictes : équipé d'un verrou hydraulique et d'un double mécanisme de sécurité mécanique anti-chute, verrouillant automatiquement le mécanisme d'inclinaison en cas de panne de courant soudaine ; équipé de dispositifs de mesure de la température de l'acier fondu, de surveillance du niveau de liquide et de dispositifs d'alarme de pression, fournissant des informations en temps réel sur l'état de fonctionnement, répondant à la norme de niveau 1 des « Règlements de production de sécurité métallurgique ».

Scénarios d'application

Largement utilisé dans la métallurgie de l'acier (versage de l'acier fondu par convertisseur/four électrique, réapprovisionnement du répartiteur de coulée continue), moulage lourd (grands lits de machines-outils, moulage de brides d'énergie éolienne), production d'acier spécial (acier moulé, moulage de précision en acier inoxydable) et d'autres domaines. Il est particulièrement adapté à la production de pièces moulées de précision nécessitant une vitesse de coulée et un contrôle de débit élevés, ainsi qu'aux lignes de production automatisées avec coulée rotative multi-stations, fournissant un support de noyau pour un coulage efficace, sûr et précis de l'acier en fusion.

Détails du mécanisme d'inclinaison hydraulique : vue rapprochée du vérin hydraulique, de la servovalve proportionnelle électro-hydraulique et de la structure de transmission à engrenages et à crémaillère, montrant le processus de connexion entre le vérin et le tourillon ; indiquant la position d'installation du capteur d'angle, expliquant la logique de contrôle en boucle fermée de « retour du capteur - commande du contrôleur - exécution du cylindre », démontrant la force de la technologie de contrôle hydraulique de Yuexin Machinery.

Détails du corps de poche et du revêtement : vue agrandie montrant la disposition des nervures de renforcement et les marquages ​​de détection des défauts de soudure du corps de la poche, affichant la structure de maçonnerie en couches du revêtement composite ; vue rapprochée des interstices des briques de corindon et du traitement de la couche anti-infiltration, expliquant la méthode d'ancrage du revêtement au corps de la poche et comparant les avantages de la durée de vie du revêtement traditionnel. Détails du dispositif de verrouillage de sécurité : présente la structure interne du verrou hydraulique et le mécanisme d'insertion et de verrouillage de la goupille antichute mécanique, expliquant le principe de fonctionnement de verrouillage du double mécanisme de sécurité ; des gros plans du bouton d'arrêt d'urgence et du voyant d'alarme illustrent les procédures de gestion d'urgence en cas de dysfonctionnement soudain, mettant en valeur la sécurité et la fiabilité de l'équipement.

Détails du contrôle intelligent : affiche le terminal de télécommande et le panneau de commande local, les boutons de fonction d'étiquetage tels que le préréglage de l'angle d'inclinaison, le réglage du débit et la surveillance de l'état ; explique le mécanisme de liaison entre l'équipement et le système MES de l'atelier, prenant en charge la traçabilité des données de production et démontrant le niveau d'automatisation et d'intelligence du produit.
