Curseur de mâchoire

Le concasseur à mâchoires de Yuexin Machinery peut être personnalisé en termes de taille et de capacité d'ouverture d'alimentation, s'adaptant parfaitement aux lignes de production de concassage des usines de traitement de minéraux de petite et moyenne taille et des usines de sable et de gravier. L'équipement a également obtenu la certification CE/ISO et bénéficie d'une garantie d'un an, garantissant une tranquillité d'esprit en termes de qualité et de service après-vente. Le produit a gagné la reconnaissance des clients mondiaux pour son rapport coût-performance élevé et a été exporté dans plus de 20 pays en Europe, en Amérique et en Asie du Sud-Est, accumulant une riche expérience industrielle et une bonne réputation sur le marché.

Ce concasseur à mâchoires est spécialement conçu pour le traitement de matériaux durs tels que le granit et le basalte, avec une sélection de matériaux particulièrement stricte pour ses composants principaux. La chambre de concassage est en acier à haute teneur en manganèse et le châssis est en acier moulé, avec une taille d'alimentation maximale de 600 mm. De plus, la structure avancée de l'arbre excentrique garantit un fonctionnement stable, une longue durée de vie, une installation simple, une maintenance sans souci et une utilisation facile, équilibrant les performances et la praticité.

Paramètre de produit (spécification)

Caractéristique du produit et application

Ce concasseur à mâchoires présente quatre avantages principaux : une chambre de concassage en acier à haute teneur en manganèse qui est résistante à l'usure et aux chocs, offrant un taux de concassage élevé ; un arbre excentrique combiné à une structure de plaque coudée pour un fonctionnement stable et un faible taux de défaillance ; un port de décharge réglable de manière flexible pour répondre aux différentes exigences de taille de particule de sortie ; et une conception scellée qui empêche la poussière et le bruit, répondant aux normes environnementales. Il est largement utilisé dans divers domaines tels que le concassage grossier de minerais dans l'exploitation minière, la récupération des ressources des déchets de construction, le concassage de matériaux de construction et le concassage de scories métallurgiques.

Détails de production

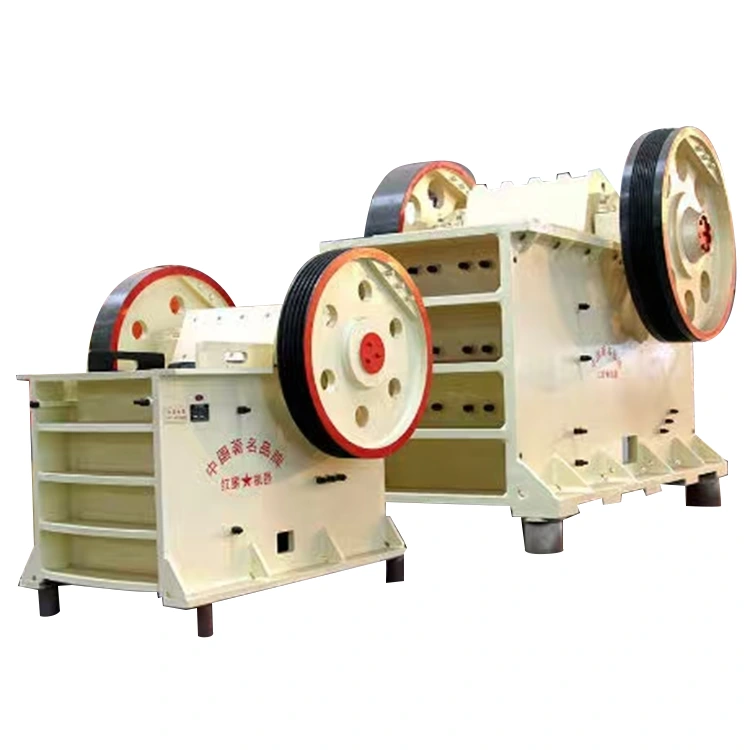

1. Apparence générale (vue de face) : le cadre intégré en acier moulé et la large ouverture d'alimentation s'adaptent aux grands matériaux.

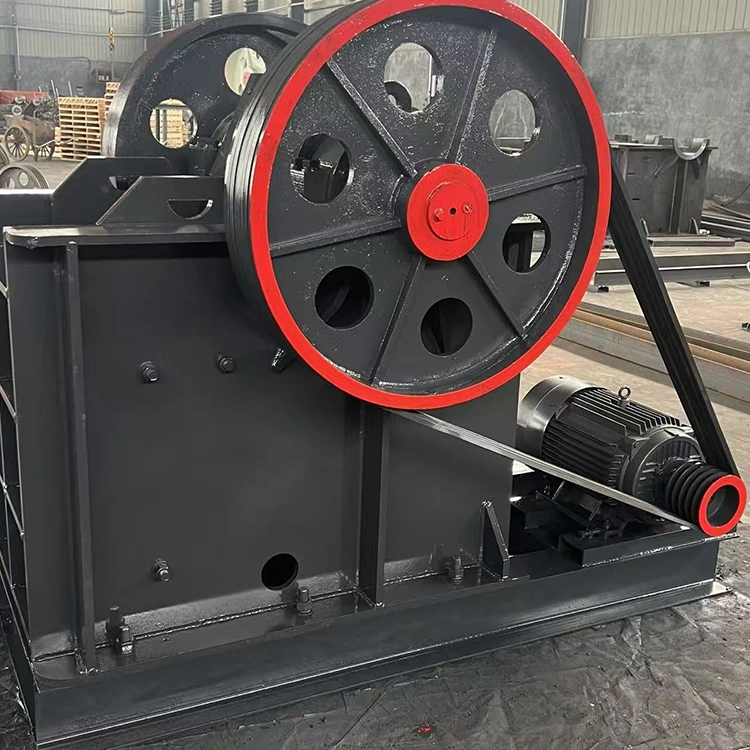

2. Apparence générale (vue latérale) : La structure compacte d'entraînement à arbre excentrique permet d'économiser de l'espace et facilite l'intégration dans les lignes de production.

3. Intérieur de la chambre de concassage (détail de la plaque dentaire en acier à haute teneur en manganèse) : la plaque dentaire en acier à haute teneur en manganèse (dureté HRC58+) est résistante à l'usure et aux chocs, prolongeant la durée de vie de l'équipement.

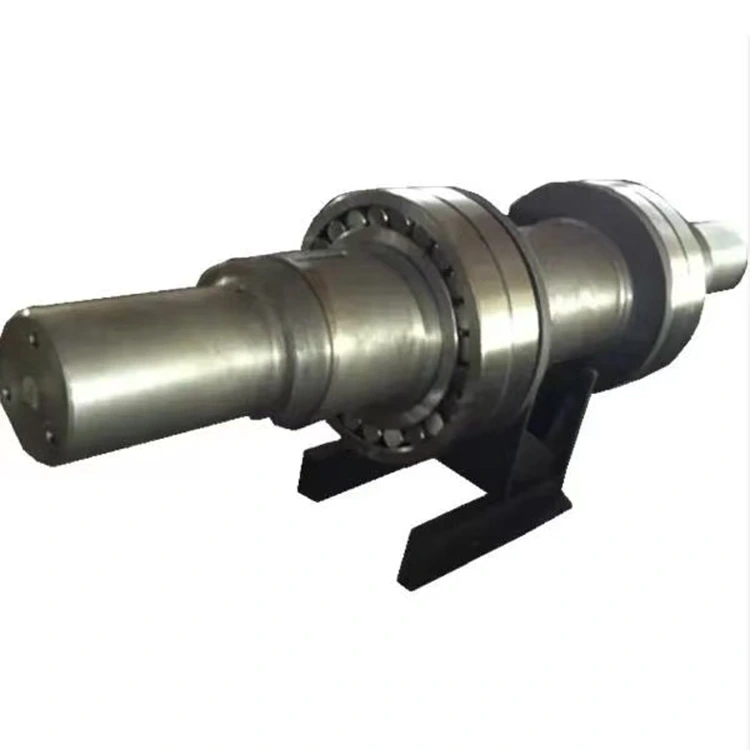

4. Arbre excentrique + diagramme des composants de roulement : l'arbre excentrique épaissi associé à un roulement scellé garantit un fonctionnement stable, un faible bruit et de longs intervalles de maintenance.

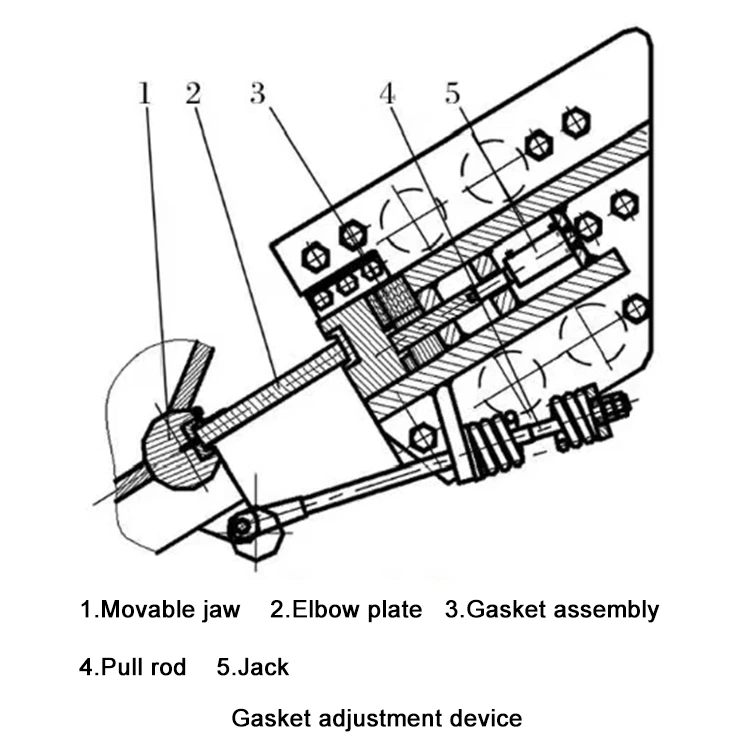

5. Schéma de fonctionnement du réglage du port de décharge : dispositif de réglage du port de décharge | Réglage manuel/hydraulique (en option), contrôle précis de la taille des particules de décharge (10-120 mm) Dispositif de réglage manuel de type cale : Le schéma ci-dessous montre le dispositif de réglage de l'orifice de décharge de type cale. La taille de l'orifice de décharge est ajustée en poussant le siège de la plaque coudée avec des boulons et en retirant ou en ajoutant des cales. Le diagramme montre les composants tels que la mâchoire mobile, la plaque coudée, l'ensemble cale et la tige de traction.

6. Dispositif de réglage hydraulique : L'image ci-dessous montre un dispositif de réglage hydraulique pour l'orifice de décharge d'un concasseur à mâchoires. La taille de l'orifice de décharge est ajustée en poussant les composants concernés à travers un vérin hydraulique, ce qui permet un réglage précis et continu.
